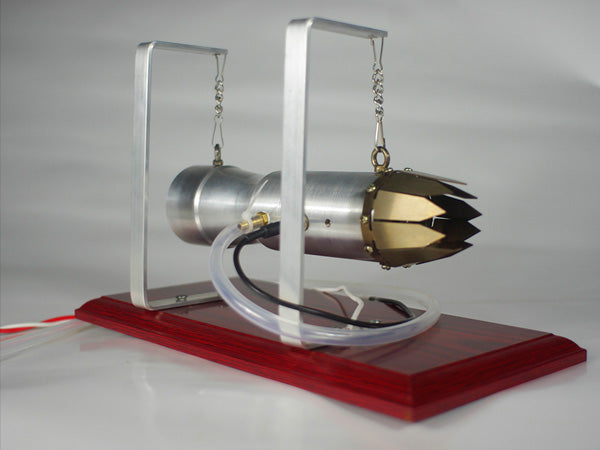

Wenn Sie schon immer von der Funktionsweise von Düsentriebwerken fasziniert waren, die Komplexität aber nur in Lehrbüchern schwer zu verstehen war, wird das Modell „Aero Engine-Jet Turbine Engine“ Ihre Erwartungen erfüllen. Dieses Modell wurde für Luftfahrtenthusiasten, Ingenieure und Pädagogen entwickelt und bietet eine praktische Möglichkeit, die Prinzipien des Düsenantriebs und der Turbinenmechanik zu erkunden.

Im Gegensatz zu statischen Modellen, die lediglich als Ausstellungsstücke dienen, erweckt dieses Triebwerksmodell das Innenleben echter Gasturbinen und Turbojets zum Leben. Es ist ideal für alle, die die dynamischen Prozesse von Luftströmung, Verbrennung und mechanischer Bewegung live erleben und verstehen möchten.

Egal, ob Sie als Schüler ein praktisches Hilfsmittel zum Lernen benötigen, als Bastler ein hochwertiges Modell für Ihre Sammlung suchen oder ein einzigartiges und lehrreiches Geschenk suchen – dieses Modell erfüllt alle Anforderungen. Es ist optisch beeindruckend und bietet gleichzeitig ein praktisches Lernerlebnis und schließt die Lücke zwischen theoretischem Wissen und realer Anwendung.

Detaillierte Bedienungsanleitung

1. Bereiten Sie Ihre Materialien vor:

- Stellen Sie sicher, dass Sie 4 AA-Batterien einsatzbereit haben.

- Bereiten Sie den passenden Kraftstoff vor, z. B. Benzin oder Kerosin. Stellen Sie sicher, dass Sie den richtigen Kraftstoff gemäß den Anweisungen im Handbuch verwenden. Stellen Sie sicher, dass der Kraftstoff frisch ist und in einem sauberen Behälter aufbewahrt wird.

- Sorgen Sie für einen sauberen Arbeitsbereich mit ausreichender Belüftung, um die Ansammlung von Dämpfen zu verhindern.

2. Verbinden Sie die Komponenten:

- Befolgen Sie die Anweisungen im Diagramm, um die einzelnen Komponenten präzise anzuschließen. Stellen Sie sicher, dass alle Verbindungen sicher sind, insbesondere die Kraftstoffleitungen und Batterieanschlüsse.

- Achten Sie beim Anschluss der Batterien an die Batteriebox besonders auf die Polarität – falsche Anschlüsse können die Elektronik beschädigen.

3. Den Motor betanken:

- Füllen Sie den Tank vorsichtig bis zu etwa 1/5 seines Fassungsvermögens mit Kraftstoff auf. Vermeiden Sie ein Überfüllen, da sonst Kraftstoff austreten und der Motor beschädigt werden kann.

- Wichtig: Stellen Sie sicher, dass der Tankdeckel fest verschlossen ist, um ein Auslaufen zu verhindern.

4. Starten des Motors:

- Schalten Sie die Luftpumpe ein und regulieren Sie den Luftstrom langsam mit dem Drehschalter. Beginnen Sie mit einer mittleren Einstellung und erhöhen Sie diese schrittweise, bis der Luftstrom stabil ist.

- Drücken Sie den Zündknopf, um den Motor zu starten. Sollte der Motor nicht zünden, geraten Sie nicht in Panik. Drehen Sie den Luftpumpenknopf leicht, bis Sie ein deutliches Knallgeräusch hören – dies signalisiert eine erfolgreiche Zündung.

- Tipp: Bei wiederholtem Zündausfall alle Anschlüsse auf festen Sitz prüfen und für einen einwandfreien Kraftstofffluss sorgen.

5. Betriebsrichtlinien:

- Begrenzen Sie die Betriebszeit: Aus Sicherheitsgründen und zum Schutz des Motors ist es am besten, den Motor nicht länger als 5 Minuten am Stück laufen zu lassen.

- Abkühlphase: Lassen Sie den Motor nach 5 Minuten Betrieb vollständig abkühlen, bevor Sie ihn erneut starten. Die hohen Zündtemperaturen können dazu führen, dass sich die Lüfterblätter ausdehnen und blockieren. Nach dem Abkühlen funktioniert der Motor wieder normal.

- Motortemperatur überwachen: Behalten Sie die Motortemperatur während des Betriebs im Auge. Fühlt sich der Motor zu heiß an, ist das ein Zeichen dafür, dass er abkühlen muss, um Schäden zu vermeiden.

6. Nach der Operation:

- Ordnungsgemäß herunterfahren: Schalten Sie die Luftpumpe und den Zündschalter aus, bevor Sie irgendwelche Komponenten trennen.

- Auf Verschleiß prüfen: Überprüfen Sie nach jedem Gebrauch den Motor und alle Komponenten auf Verschleißerscheinungen oder Beschädigungen, insbesondere die Lüfterblätter und Kraftstoffleitungen. Regelmäßige Wartung verlängert die Lebensdauer des Motors.

Wenn Sie diese Schritte befolgen, können Sie Ihr Aero Engine-Jet-Turbinentriebwerk-Modell sicher und effizient betreiben und so für ein reibungsloses und angenehmes Erlebnis sorgen.

Wie funktioniert ein Flugzeugtriebwerk-Strahlturbinentriebwerk-Modell?

Das Modell „Aero Engine-Jet Turbine Engine“ simuliert die Grundprinzipien des Strahlantriebs und demonstriert praxisnah und lehrreich die Funktionsweise eines Turbojet-Triebwerks. Hier ist eine detaillierte Erklärung des Funktionsprinzips:

1. Lufteinlass:

Das Modell saugt zunächst Umgebungsluft durch den Ansaugtrakt in den Motor. Dieser Vorgang ist entscheidend, da er die Grundlage für die nachfolgenden Kompressions- und Verbrennungsphasen bildet.

2. Kompressionsstufe:

Im Motor wird die einströmende Luft durch den Kompressor geleitet. Der Kompressor besteht aus einer Reihe rotierender und stationärer Schaufeln, die die Luft verdichten und so Druck und Temperatur deutlich erhöhen. Diese Kompression ist für die effiziente Verbrennung des Kraftstoffs unerlässlich.

3. Brennkammer:

Die unter hohem Druck und hoher Temperatur stehende Luft strömt anschließend in die Brennkammer. Dort wird sie mit Kraftstoff – Benzin, Kerosin oder modellspezifischem Kraftstoff – vermischt. Das Gemisch wird gezündet, wodurch ein Gas mit hoher Temperatur und hohem Druck entsteht. Dieser Verbrennungsprozess erzeugt die für die nächsten Schritte benötigte Energie.

4. Turbinenstufe:

Die heißen Gase aus der Brennkammer strömen durch die Turbine. Die Turbinenschaufeln werden durch die Kraft der expandierenden Gase angetrieben, was wiederum den Kompressor antreibt und Schub erzeugt. Die Rotation der Turbine ist entscheidend für den Betrieb des Triebwerks, da sie dazu beiträgt, den Luftstrom und den Druck im Triebwerk aufrechtzuerhalten.

5. Schuberzeugung:

Beim Austritt aus der Turbine strömen die Gase durch das Abgassystem. Der Ausstoß dieser Hochgeschwindigkeitsgase erzeugt Schub und imitiert den Düsenantrieb echter Flugzeugtriebwerke. Dieser Prozess verleiht dem Modell seinen charakteristischen, motorähnlichen Betrieb und seine ansprechende Optik.

6. Externe Luftpumpe:

Um den für den Betrieb notwendigen Luftstrom zu gewährleisten, verfügt das Modell über eine externe Luftpumpe. Diese Pumpe versorgt den Motor mit dem erforderlichen Luftdruck, erleichtert die Bedienung des Modells und gewährleistet einen gleichmäßigen Luftstrom durch Kompressor und Verbrennungsstufen.

7. Betrieb und Kühlung:

Das Motormodell sollte nicht länger als 5 Minuten am Stück betrieben werden, um eine Überhitzung zu vermeiden. Die hohen Temperaturen während des Betriebs können zur Ausdehnung der Bauteile führen. Daher ist es wichtig, den Motor zwischen den Einsätzen abkühlen zu lassen, um Schäden zu vermeiden und eine lange Lebensdauer zu gewährleisten.

Das Modell „Flugtriebwerk – Strahlturbinentriebwerk“ bietet eine leicht verständliche und spannende Möglichkeit, die Prinzipien des Strahlantriebs zu verstehen. Durch die Simulation der Kernfunktionen eines Strahltriebwerks – Luftkompression, Verbrennung, Turbinenbetrieb und Schuberzeugung – bietet es eine greifbare Darstellung komplexer technischer Konzepte.

Packliste

Flugzeugtriebwerk-Jet-Turbinentriebwerk-Modell x 1
Kraftstofftank x 1
Zündkerze x 1
Batteriefach x 1
Ölleitung x 1
Zünder x 1
Luftpumpe x 1
Bedienungsanleitung x 1
